Bộ trao đổi nhiệt vỏ và ống dùng để làm mát dầu

Giới thiệu sản phẩm

Bộ trao đổi nhiệt vỏ-và-ống dùng để làm mát dầu là thiết bị trao đổi nhiệt được thiết kế đặc biệt để trao đổi nhiệt giữa chất lỏng gốc dầu-(như dầu bôi trơn và dầu truyền nhiệt) và chất lỏng khác.

Nguyên tắc làm việc

Dầu có nhiệt độ-cao thường chảy qua bên trong ống trao đổi nhiệt, trong khi môi trường làm mát (chẳng hạn như nước, dung dịch ethylene glycol hoặc không khí) lưu thông ở phía vỏ, truyền nhiệt từ dầu sang môi trường làm mát qua thành ống. Tùy thuộc vào yêu cầu của dự án, dầu cũng có thể được thiết kế để chảy về phía vỏ. Thiết kế này, dựa trên sự sắp xếp dòng-ngược dòng, song song hoặc chéo-, đảm bảo quá trình trao đổi nhiệt hiệu quả cao.

Cấu trúc cốt lõi

1. Vỏ: Một vỏ ngoài hình trụ lớn chứa bó ống. Dầu nóng thường chảy ở phía vỏ.
2. Nhóm ống: Bao gồm nhiều ống (đồng, thép không gỉ hoặc titan, v.v.), qua đó môi trường làm mát chảy qua.
3. Tấm ống: Cố định bó ống ở cả hai đầu và cách ly chất lỏng bên-bên và bên ống-.
4. Vách ngăn: Được lắp đặt ở phía vỏ, chúng dẫn dầu nóng liên tục quét qua bó ống, tăng cường sự nhiễu loạn, cải thiện đáng kể hiệu suất truyền nhiệt và hỗ trợ bó ống để tránh rung.
5. Tiêu đề/Kênh: Nằm ở cả hai đầu của bộ trao đổi nhiệt, chúng phân phối và thu gom môi trường làm mát từ phía ống. Chúng có thể được thiết kế dưới dạng hệ thống nhiều{1}}đường chuyền (ví dụ: 2 hoặc 4 đường chuyền) để tăng tốc độ nước làm mát và thời gian trao đổi nhiệt.

Các tính năng chính

Truyền nhiệt hiệu quả: Hệ số truyền nhiệt có thể đạt tới 800-1200 W/(m²·K), cải thiện hiệu quả trao đổi nhiệt một cách hiệu quả.
Dễ dàng làm sạch: Bó ống sử dụng đầu nổi với thiết kế lõi có thể tháo rời, cho phép làm sạch mà không cần tháo rời đường ống.
Cấu hình giao diện tùy chỉnh: Chúng tôi cung cấp các giao diện tiêu chuẩn ANSI/DIN/JIS, loại bỏ nhu cầu về phụ kiện bộ chuyển đổi.
Niêm phong kép: Tấm ống được hàn hoàn toàn bằng tổ hợp phốt cơ khí, với tỷ lệ rò rỉ là<0.1ml/h.

Lĩnh vực ứng dụng

1. Công nghiệp hóa dầu: Được sử dụng rộng rãi để làm mát dầu trong quá trình lọc dầu.
2. Hệ thống điện: Dùng để làm mát dầu trong các nhà máy điện, tàu thủy và máy móc hạng nặng.
3. Công nghiệp ô tô: Được sử dụng như một phần của hệ thống làm mát dầu trong động cơ và hộp số.
4. Chế biến thực phẩm: Thích hợp để làm mát một số loại dầu ăn.

Giao hàng và hậu cần
Thời gian giao hàng: Phụ thuộc vào quy mô đơn hàng; trong trường hợp bình thường, hàng hóa có thể được vận chuyển trong vòng 90 ngày.
Đóng gói: Đóng gói bằng thùng gỗ hoặc khung thép, thân thiết bị được bọc trong-màng chống gỉ và các mặt bích được bảo vệ bằng tấm che.
Cảng vận chuyển: Cảng Thượng Hải và Cảng Ninh Ba.

Đảm bảo chất lượng
Tiêu chuẩn sản xuất: GB150 / GB151 / ASME / PED
Chứng nhận: Chứng nhận ISO9001

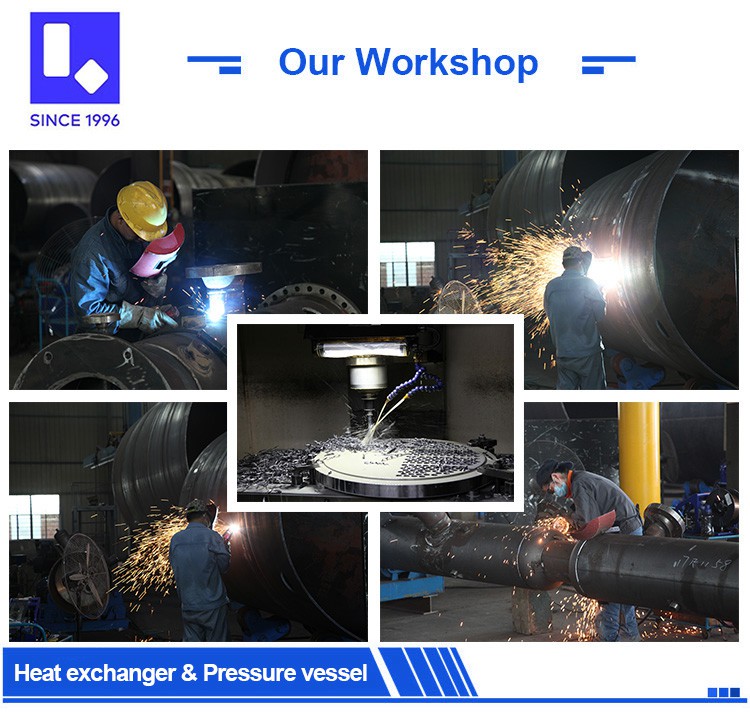

Thiết bị sản xuất: Máy cán lớn, máy hàn hồ quang plasma, máy hàn khí trơ vonfram (TIG) tự động, thiết bị tạo xung lớn, máy đánh bóng tự động.
Thiết bị kiểm tra: Thiết bị kiểm tra áp suất, máy phát hiện khuyết tật bằng tia X{0}}, máy phát hiện khuyết tật siêu âm, phòng thí nghiệm phân tích vật liệu, thiết bị kiểm tra chất lượng mối hàn.

Câu hỏi thường gặp

Hỏi: Làm thế nào để chọn vật liệu cho ống trao đổi nhiệt trong bộ trao đổi nhiệt dầu?
A:Vật liệu thường được sử dụng là ống đồng (hiệu suất cao, chi phí vừa phải) hoặc ống thép không gỉ (chịu nhiệt độ cao, chống ăn mòn). Sự lựa chọn phụ thuộc vào loại dầu, nhiệt độ và độ ăn mòn.

Hỏi: Những đặc tính vật lý nào của dầu cần được cung cấp để tùy chỉnh bộ trao đổi nhiệt dầu?
A:Phải cung cấp tên, mật độ, độ nhớt (ở nhiệt độ vận hành), nhiệt dung riêng, độ dẫn nhiệt, điểm chớp cháy, nhiệt độ vận hành tối đa và hệ số bám bẩn của dầu.

Hỏi: Công ty của bạn có cung cấp giải pháp hoàn chỉnh cho hệ thống làm mát dầu hoặc trạm bôi trơn không?
A:Có, chúng tôi cung cấp các thiết kế và tích hợp hoàn chỉnh cho các trạm làm mát hoặc bôi trơn dầu, bao gồm bộ trao đổi nhiệt, bơm dầu, bộ lọc, van và hệ thống điều khiển.

Hỏi: Làm thế nào có thể thương lượng giảm giá cho các bộ trao đổi nhiệt dầu mua số lượng lớn?
A:Mua số lượng lớn cho phép giảm chi phí mua nguyên liệu thô và chi phí sản xuất. Chúng tôi sẽ cung cấp giảm giá theo từng cấp dựa trên khối lượng đặt hàng.

Hỏi: Việc cố định các bộ phận bên trong (như vách ngăn) được đảm bảo như thế nào để tránh bị lỏng dưới tác động của dòng dầu?
A:Nhiều phương pháp cố định như thanh đỡ, đường hàn và đai ốc chống lỏng- được sử dụng để tránh bị lỏng và rung.
