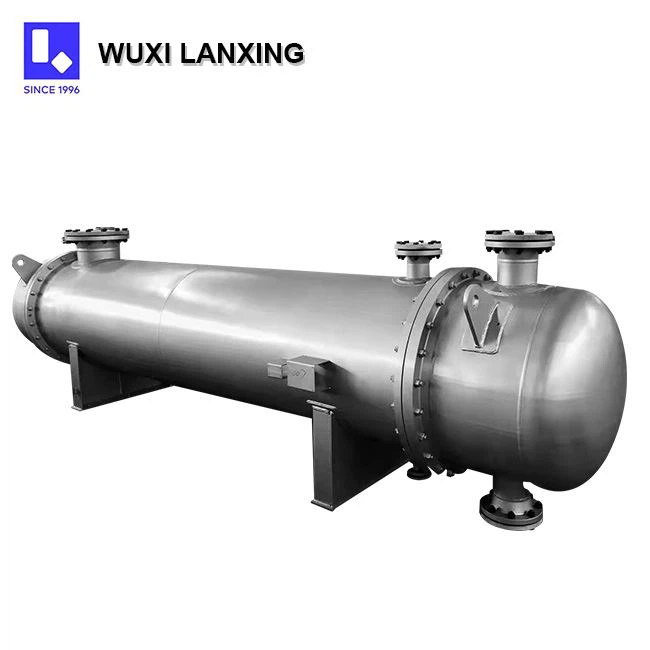

Bộ trao đổi nhiệt vỏ và ống cho khí

Giới thiệu sản phẩm

Bộ trao đổi nhiệt vỏ và ống cho khí là một thiết bị trao đổi nhiệt trong đó một chất lỏng khí chảy bên trong ống và một chất lỏng khác chảy vào phía vỏ, trao đổi nhiệt để đạt được mục đích sưởi ấm hoặc làm mát.

Kết cấu

Vỏ: Vỏ là một bình chịu áp hình trụ, thường được làm bằng carbon hoặc thép không gỉ, chứa bó ống. Nó chịu được áp suất chất lỏng, tối ưu hóa phân phối chất lỏng và giảm thiểu tổn thất áp suất.
Bó ống: Bó ống bao gồm nhiều ống thẳng hoặc hình chữ U{0}}, thường có đường kính 19–25 mm và dài 4–6 mét (lên đến 9 mét đối với thiết bị lớn hơn). Sự sắp xếp thường là hình tam giác hoặc hình vuông đều; cái trước tăng cường sự nhiễu loạn, trong khi cái sau tạo điều kiện thuận lợi cho việc làm sạch.
Tấm ống: Tấm ống nối bó ống và vỏ. Ống được cố định bằng khe co giãn hoặc hàn để đảm bảo độ kín khít. Trong thiết kế đầu nổi, một đầu có thể nổi tự do để giảm ứng suất nhiệt.
Vách ngăn: Vách ngăn là các bộ phận có hình cánh cung hoặc phân đoạn bên trong vỏ, buộc chất lỏng bên vỏ-cuốn vào bó ống, tăng nhiễu loạn và cải thiện hiệu suất trao đổi nhiệt từ 20%–30%.
Ống góp: Nằm ở cả hai đầu của bó ống, ống góp phân phối và thu chất lỏng từ phía ống. Một số có thể tháo rời để làm sạch dễ dàng hơn.

Tùy chỉnh sản phẩm
Lựa chọn vật liệu: Thép không gỉ / Hợp kim titan / Thép carbon / Hợp kim nhôm
Đường kính ống: 1" / 2" / 3" / 4"
Xếp hạng áp suất: 10MPa / 15MPa / 20MPa / Tùy chỉnh
Phạm vi nhiệt độ: 200 độ / 250 độ / 350 độ / Tùy chỉnh
Xử lý bề mặt: Thụ động ngâm / Đánh bóng cơ học
Kiểu kết nối: Kết nối mặt bích / Kết nối hàn / Kết nối có ren
Số lượng bó ống: Bó ống đơn / Bó ống đôi / Bó ba ống / Tùy chỉnh

Lĩnh vực ứng dụng

Công nghiệp hóa chất: Được sử dụng để làm mát lò phản ứng, gia nhiệt bằng hơi nước và trao đổi nhiệt của các loại khí khác nhau.
Công nghiệp dầu khí: Được sử dụng để thu hồi và sử dụng nhiệt trong quá trình -tách và lọc khí dầu.
Nhà máy điện: Được sử dụng để làm mát khí và thu hồi nhiệt nhằm nâng cao hiệu quả sử dụng năng lượng.
Hệ thống HVAC: Được sử dụng để trao đổi nhiệt giữa không khí và chất lỏng trong-hệ thống điều hòa không khí và thông gió quy mô lớn.

Những cân nhắc chính để lựa chọn

Kiểm soát tốc độ dòng chảy: Tránh tốc độ dòng chảy quá mức có thể gây rung. Các trường hợp được cấp bằng sáng chế cho thấy tốc độ quay cần được kiểm soát trong khoảng 95-252 vòng/phút.
Chống{0}}tắc nghẽn: Tăng khoảng cách ống khi khí mang theo các hạt vật chất.
Lựa chọn vật liệu: Hợp kim titan hoặc thép không gỉ đặc biệt là cần thiết cho khí ăn mòn.
Bịt kín: Khí-áp suất cao phải sử dụng cấu trúc-bịt kín kép.

Câu hỏi thường gặp

Hỏi: Làm thế nào để tăng hiệu quả hệ số truyền nhiệt của khí trong bộ trao đổi nhiệt vỏ và ống?
Trả lời: Việc truyền nhiệt có thể được tăng cường bằng cách gia cố bề mặt bên trong của ống (chẳng hạn như sử dụng chất kích thích nhiễu loạn bên trong), tăng số lượng vách ngăn hoặc sử dụng các ống có vây để mở rộng diện tích trao đổi nhiệt hiệu quả và nhiễu loạn.

Câu hỏi: Các yêu cầu thu hồi năng lượng có thể được xem xét khi tùy chỉnh bộ trao đổi nhiệt khí không?
Trả lời: Có, chúng tôi có thể thiết kế bộ trao đổi nhiệt như một bộ phận thu hồi năng lượng, sử dụng nhiệt thải để làm nóng trước không khí nạp, sưởi ấm hoặc tạo ra hơi nước, nhờ đó đạt được mức sử dụng năng lượng tích hợp.

Hỏi: Công ty của bạn có bất kỳ trường hợp thành công hoặc kinh nghiệm nào trong ngành về bộ trao đổi nhiệt khí có thể tham khảo không?
Trả lời: Có, chúng tôi có nhiều kinh nghiệm và trường hợp dự án thành công trong các ngành như hóa dầu, xử lý khí tự nhiên và tách khí mà chúng tôi có thể chia sẻ với bạn.

Hỏi: Phương thức thanh toán và chính sách trả góp có thể được thương lượng như thế nào trong quá trình mua hàng?
Trả lời: Phương thức thanh toán phổ biến là trả trước 30%, thanh toán 60% trước khi giao hàng và 10% dưới dạng tiền đặt cọc bảo hành. Tỷ lệ và tiến độ thanh toán trả góp có thể được điều chỉnh linh hoạt dựa trên số lượng đơn hàng và lịch sử hợp tác.

Câu hỏi: Làm thế nào để đảm bảo độ kín khí trong các mối hàn của bộ trao đổi nhiệt khí, đặc biệt đối với thiết bị sử dụng khí áp suất cao?
Trả lời: Tất cả các mối hàn quan trọng đều được hàn xuyên thấu hoàn toàn và được kiểm tra bằng tia X 100%. Thử nghiệm rò rỉ khí heli hoặc các thử nghiệm rò rỉ có độ nhạy-cao khác sẽ được tiến hành để đảm bảo độ kín khí.
